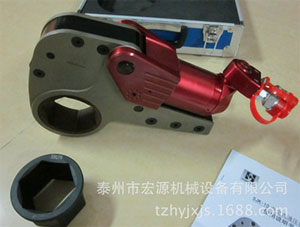

SJK系列中空式液压扭矩扳手
液压扭矩扳手 液压扭矩扳手
一、简介
1、SJK15(中空型)液压扭矩扳手系统的组成
液压扭矩扳手系统由动力头、工作头、反力臂、快速接头、高压油管、高压泵站连接而成。选用不同型号的套筒附件,在高压泵站油压作用下,即可完成各种螺栓的锁紧与拆松。
2、液压扭矩扳手特点
1)重量轻、体积小、扭力大,采用超高强度合金材料制造,工作压力高达70MPa。
2)输出扭矩精确度高,误差不超过±3%。
3)360°×360°旋转的油管接头,可充分适合不同工作环境的操作要求。
4)节约劳动力、减轻工作强度、提高工作效率。
二、技术参数:
型号 SJK03 SJK05 SJK10 SJK15 SJK20
最大扭矩 Nm 3446 5458 10550 18484 29089
最小扭矩 Nm 345 546 1055 1848 2909
螺母范围 S 36-60 46-80 70-105 80-115 90-130
动力头重量 Kg 工作头重量Kg 0.8 1.7 1.9 3.6 4.2 7.6 6.8 12.2 10.5 22.3
L mm 218 266 324 382 427
A1  mm 156 167 198 231 240
A2 mm 118 139 171 205 265
W1 mm 32 42 53 64 70
W2 mm 50 66 83 99 110
注:可根据客户特殊要求量身定制

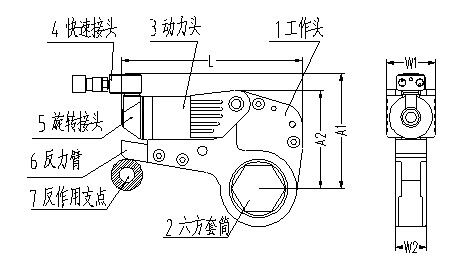

图1 结构图 (图示为锁紧)

三、使用方法
1、准备
(1)连接泵站

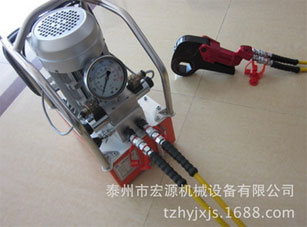

图2  系统连接图

如图2,将泵的高压出口(A)与液压扳手的高压进口(H)、泵的低压出口(B)与液压扳手的低压进口(L)分别用高压油管连接起来。连接时油管上的快速接头应插到底。

(2)仔细检查油管接头是否连接可靠,泵中是否有油。

(3)将泵的电源插头插入电源。

警告:严禁无油运转!

2、试运转

(1)将扳手置于空地上。

(2)将换向手柄置于O位置。

(3)打开泵站电源开关,启动泵站,检查电机是否运转正常。

(4)将换向手柄旋至A位置(逆时针),扳手开始运转,待活塞杆运动到极限位置时

再将换向手柄置于B位置(顺时针),如此反复几次,使扳手空转动数次,观察扳手转向,确定是拆松还是锁紧运动,无异常时,才能将扳手放至套筒上。

3、操作

(1)确定实际需要的锁紧力矩大小

用户可根据自身设备的设计要求确定锁紧力矩;如无设计要求,建议按表三中的推荐数据来确定。具体方法为:锁紧力矩=(表中数据)×(70-80)%。

例如:8.8级、M48螺栓,表中建议预紧力矩为3923N·m,则实际锁紧力矩为:

3923×80%=3138 N·m。

(2)确定泵站压力设定值

根据所需的力矩值及所用扳手型号来设定泵站压力。如上述8.8级、M48螺栓,锁紧力矩为3138N·m,则查表二,查出对应于3138 N·m力矩时泵站的压力为12MPa,所以泵站压力应设定为12MPa。

(3)泵站压力设定方法

如图2,将换向手柄旋置A位置,启动扳手,观察压力表,当活塞杆运动到极限位置时,压力表指针由“0”急速上升。与此同时,调节泵站上的高压溢流阀旋钮,顺时针调节,压力升高,逆时针调节,压力下降,直至压力表指针指向所需压力,待压力表指针稳定后,拧

紧高压溢流阀旋钮的锁紧螺母。

(4)锁紧螺母

如图1所示,为锁紧螺母的情况,将扳手套在要锁紧的螺母上,使扳手上内六方孔与螺母外六方良好配合。然后找好反作用支点,靠稳。开始锁紧,将换向手柄旋至A位置(逆时针),扳手开始运转,待活塞杆运动到极限位置时,再将换向手柄置于B位置(顺时针),如此反复,使扳手转动数次,直至将螺母锁紧不动为止。然后将扳手取下。


图3; 拆松

(5)拆松螺母

如图3,为拆松螺母情况,将泵站压力调到最高70MPa,将扳手放在螺母上,找好反作用支点,靠稳,开始拆松,将换向手柄旋至A位置(逆时针),扳手开始运转,待活塞杆运动到极限位置时,再将换向手柄置于B位置(顺时针),如此反复,使扳手转动数次,直至将螺母拆下

四、注意事项

1、拧紧与拆松时,系统工作压力严禁超过70MPa。

2、用电磁换向的电动泵时,一定要注意活塞杆运动到两端极限位置时,必须立即松开按钮换向。

3、用手动换向的电动泵时,一定要注意活塞杆运动到两端极限位置时,必须立即将换向阀手柄置于中间位再换向。

4、用手动泵时,应均匀用力摇动手柄,在接近所需压力和扭矩时更应均匀、缓慢摇动手柄。

5、高压胶管应处于自由状态,不得弯成直径小于500mm的圆。连接前保持快速接头清洁,使用后旋上防尘帽,胶管需每年作一次打压试验。

6、不要将重物掉到或压在高压胶管上,不能用高压胶管拖拉吊拿其它液压部件。

7、在液压扳手各连接铰轴及活动部位涂润滑脂减少由磨擦而造成扭矩损失。

8、本液压扳手严禁在80℃以上的工作环境中使用。

9、每次使用前应空运行几次,排出液压系统中的空气。

警告:严禁系统有压时拆卸快速接头!

五、维护与保养

1、扳手各部经常保持清洁,油泵及油缸、胶管周围不得有灰尘污物。

2、工作液为运动粘度L-HM32-L-HM46液压油。严禁用酒精、水、 甘油、油、刹车油、普通发动机油等为工作液。

3、工作液应每年更换一次。

4、工作液必须用120-200目滤网过滤清洁。

5、使用时应轻拿轻放,不得有摔碰现象。

6、不用时,适当地用防锈油作防锈处理,以防生锈。并应装箱存放在干燥、温度适宜的室内。

7、应妥善保管高压油管,不得受腐蚀性气体及液体侵蚀。胶管因长期使用及存放,均易老化,应经常检查定期更换。

2,将换向手柄旋置A位置,启动扳手,观察压力表,当活塞杆运动到极限位置时,压力表指针由“0”急速上升。与此同时,调节泵站上的高压溢流阀旋钮,顺时针调节,压力升高,逆时针调节,压力下降,直至压力表指针指向所需压力,待压力表指针稳定后,拧紧高压溢流阀旋钮的锁紧螺母。

(4)锁紧螺母

如图1所示,为锁紧螺母的情况,将扳手套在要锁紧的螺母上,使扳手上内六方孔与螺母外六方良好配合。然后找好反作用支点,靠稳。开始锁紧,将换向手柄旋至A位置(逆时针),扳手开始运转,待活塞杆运动到极限位置时,再将换向手柄置于B位置(顺时针),如此反复,使扳手转动数次,直至将螺母锁紧不动为止。然后将扳手取下。
(5)拆松螺母
如图3,为拆松螺母情况,将泵站压力调到最高70MPa,将扳手放在螺母上,找好反作用支点,靠稳,开始拆松,将换向手柄旋至A位置(逆时针),扳手开始运转,待活塞杆运动到极限位置时,再将换向手柄置于B位置(顺时针),如此反复,使扳手转动数次,直至将螺母拆下
四、注意事项
1、拧紧与拆松时,系统工作压力严禁超过70MPa。
2、用电磁换向的电动泵时,一定要注意活塞杆运动到两端极限位置时,必须立即松开按钮换向。
3、用手动换向的电动泵时,一定要注意活塞杆运动到两端极限位置时,必须立即将换向阀手柄置于中间位再换向。
4、用手动泵时,应均匀用力摇动手柄,在接近所需压力和扭矩时更应均匀、缓慢摇动手柄。
5、高压胶管应处于自由状态,不得弯成直径小于500mm的圆。连接前保持快速接头清洁,使用后旋上防尘帽,胶管需每年作一次打压试验。
6、不要将重物掉到或压在高压胶管上,不能用高压胶管拖拉吊拿其它液压部件。
7、在液压扳手各连接铰轴及活动部位涂润滑脂减少由磨擦而造成扭矩损失。
8、本液压扳手严禁在80℃以上的工作环境中使用。
9、每次使用前应空运行几次,排出液压系统中的空气。
警告:严禁系统有压时拆卸快速接头!
五、维护与保养
1、扳手各部经常保持清洁,油泵及油缸、胶管周围不得有灰尘污物。
2、工作液为运动粘度L-HM32-L-HM46液压油。严禁用酒精、水、 甘油、油、刹车油、普通发动机油等为工作液。
3、工作液应每年更换一次。
4、工作液必须用120-200目滤网过滤清洁。
5、使用时应轻拿轻放,不得有摔碰现象。
6、不用时,适当地用防锈油作防锈处理,以防生锈。并应装箱存放在干燥、温度适宜的室内。
7、应妥善保管高压油管,不得受腐蚀性气体及液体侵蚀。胶管因长期使用及存放,均易老化,应经常检查定期更换。
